根据风机进出口结构不同,分为圆形结构和矩形结构。
(1)圆形结构分用于风机接管口为圆形,又分为A、B型两种, A型两端均为法兰盘,直接串接于管道中(即管道消声器), B型一端为法兰,另一端为直接大气排空(可装防雨风帽),仅供设置在室外管道末端和封闭式机房进风口选用。
(2)圆形结构中的阻式消声片一般厚度为100 mm,150 mm,消声量15-30dB(A),在风速5-12m/s的条件下,适用风量为1000-50000 m3/h。其结构中对高频噪声和低频噪声消声采用阻抗两种消声区,用以大限度的增宽消声频带。
风机消声器例图

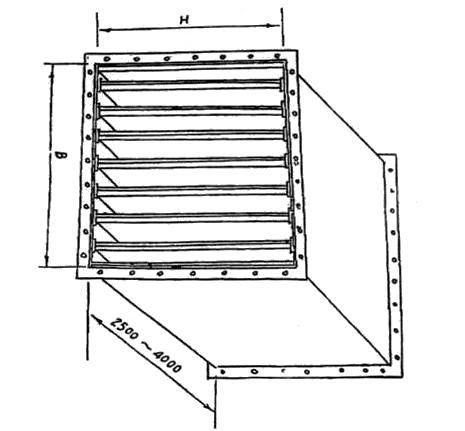

风机消声器外形例图
锅炉风机消声器(CF型)
本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。
上述风机消声器消声降音设备其效果能满足《工业企业噪声卫生标准》的要求,已在国内获得了广泛采用。
风机消声器,风机消音器,锅炉风机消音器,锅炉风机消声器,当用户按要求安装后,其极限噪声级将不超过80~90分贝。
本说明所介绍的风机消声器适用于各类离心式、轴流式通风机,此外,我厂还设计生产燃汽轮机,罗茨风机、空压机及柴油机排气等各类用途的消音器,欢迎用户垂询、选购。
风机消声器|风机消音器订货须知:
1. 消声(消音)对象及安装位置便于选择风机消声器型号。
2. 接口尺寸便于安装联接
3. 风 量 m3/H
4. 压 力、MPa
风机消声器参考数据
序号 |
型号 |
风机铭牌(风量) |
公称尺寸(m) |
参考重量(kg) |
电站锅炉应用举例(供订货参考) | |
1 |
CF--5 |
4~6万m3/h |
B |
H |
1750 |
N6型汽轮机、35T/H锅炉送风机进风 |
2 |
CF--7 |
6~7 |
1.2 |
1.6 |
2400 |
N12型汽轮机、60T/H锅炉送风机进风 |
3 |
CF--10 |
8~12 |
1.2 |
2.4 |
2950 |
N25型汽轮机、120T/H锅炉送风机进风 |
4 |
CF--13 |
11~15 |
1.6 |
2.4 |
3400 |
|
5 |
CF--18 |
15~20 |
2 |
2.4 |
4400 |
N50型汽轮机、220T/H锅炉送风机进风 |
6 |
CF--20 |
18~23 |
2.4 |
2.4 |
4650 |
|
7 |
CF--23 |
20~25 |
2.0 |
3.4 |
5500 |
N100-N125型汽轮机、400-410T/H锅炉送风机进风 |
8 |
CF--25 |
23~29 |
2.0 |
4.0 |
5850 |
|
9 |
CF--35 |
30~42 |
2.8 |
3.2 |
7200 |
|
10 |
CF--45 |
38~50 |
4.0 |
3.0 |
10500 |
N200型汽轮机、670T/H锅炉送风机进风 |
11 |
CF--50 |
45~60 |
4.0 |
3.2 |
13600 |
|
12 |
CF--60 |
50~70 |
4.8 |
4.0 |
14400 |
N310型汽轮机、1000T/H锅炉轴流式送风机进风 |
13 |
CF--70 |
60~85 |
5.2 |
4.0 |
18500 |
|
14 |
CF--90 |
75~100 |
5.5 |
5.5 |
21000 |
|
15 |
CF--100 |
90~115 |
5.6 |
6.0 |
23000 |
|
