无头除氧器低位热力除氧器的一种特殊类型。在锅炉给水处理工艺过程中,除氧是一个非常关键的环节。氧是给水系统和锅炉的主要腐蚀性物质,给水中的氧应当迅速得到清除,否则它会腐蚀锅炉的给水系统和部件,腐蚀产生氧化铁会进入锅内,沉积或附着在锅炉管壁和受热面上,形成难溶解道至传热不良的铁垢,而且腐蚀会造成管道内壁出现点坑,阻力系数增大。管道腐蚀严重时,甚至会发生管道爆炸事故。国家规定蒸发量大于等于2吨每小时的蒸汽锅炉和水温大于等于95℃的热水锅炉都必需除氧。多年来众多锅炉给水处理家,针对常温水除氧一直都在探求既高效又经济的除氧方法。2024新澳门2024原料网1688有多年设计除氧器的经验,其设计的无头除氧器 (又称新型内置式无头除氧器、无头喷雾型除氧器)采用良好的设计方案和制造工艺。目前国内已有数家企业采用无头除氧器技术,投运的企业均达到良好的运行效果。

二、无头除氧器结构

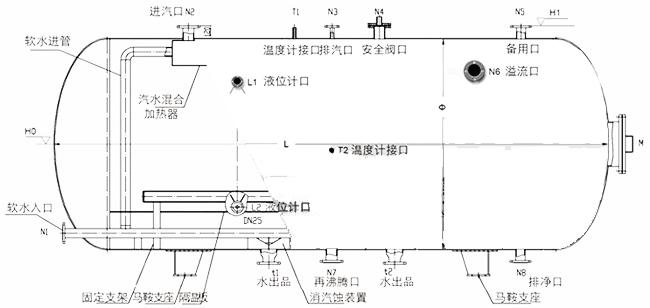

   无头除氧器是由汽水混合加热器、罐体、软水进水盘管、二次加热再沸腾管、隔温板、消汽蚀装置、液位计、温度计、自动溢流罐、安全阀、电动阀等结构组成

三、无头除氧器工作原理

    无头除氧器总体上包括三个工作过程:2024新澳门2024原料网1688

一次除氧:软水经软水进水盘管进入汽水混合加热器,在此过程中与罐体内的除氧出水进行热交换,将除氧出水降温,同时对软水盘管内的软水进水预热。此过程有两个好处:
 a.让软水多吸收热能。
 b.对除氧出水降温防止水泵汽蚀。
    汽水混合加热器直接联接于软水进口。被加热软水在喷管内高速流动,蒸汽从喷管外侧壁面上的小斜孔高速压入喷管内的被加热液体中,二者在高速流动中瞬时良好混合,从而实现加热水的目的。实现了启动无冲击、运行无震动、噪声极小,在装有温度自动控制系统的情况下,仍能平稳运行。通过一次测温检测调节进水电动调节阀与进蒸汽电动调节阀相互匹配,达到除氧温度,一次除氧完成。

二次除氧:二次除氧的目的是保证罐体内温度始终保持在除氧温度,以保证除氧效果的好。过程实现是根据二次测温开启二次加热进蒸汽电动球阀,蒸汽通过二次加热再沸腾管结水罐体内的水进行加温,二次除氧完成。

排汽:无头除氧器在工作过程中,会定时排出罐体内脱出的氧气。

四、无头除氧器优势

1、蒸汽与液体瞬间混合均匀,加热迅速,热效率高,节能。

2、汽水混合加热蒸汽压力低于,高于被加热液体压力均可使用,而不受蒸汽压力必须高于液体压力0.05~0.1Mpa的限制。

3、无头除氧器单容器结构,系统设计简单,避免应力裂纹,抗震性能优越,重量较轻,振动小;噪音低。

4、无头除氧器体积小, 投资少。价格低于常规有头除氧器(300MW及以上机组);

5、无头除氧器温升大,可达104℃以上。除氧介质可以为过热蒸汽、饱和蒸汽、湿蒸汽(90%),也可以为蒸汽/水混合物(1%蒸汽)和热水。

6、无头除氧器结构简单、不易结垢、免维护、使用寿命长。

7、可利用工业低压乏汽作热源制热水,节约了能源,保护了环境。

8、节省土建费用,除氧间高度降低了3~4m;

9、排汽损失低,每台机组每年可节省运行费用几十万元;

10、采用一个或两个盘式恒速喷嘴,无转动部件,免维护,性能高度可靠;

11、由于针对用户参数选用型号或门设计,对用户有好的适用性,运行平稳,能满足用户各项要求。
