煤粉取样器-锅炉飞灰取样装置产品使用说明

      煤粉取样器-锅炉飞灰取样装置产品使用说明，为监测锅炉飞灰中可燃物含量，原有锅炉飞灰取样装置是在锅炉空气预热器出口烟道转弯的水平段下部开孔，在与烟道下部铁板平齐处接出一段钢管，下部与放灰阀连接，平时放灰阀处于关闭状态，在需要放灰取样时打开放灰阀，灰流出后取样化验。这种煤粉取样器-锅炉飞灰取样装置因上端与烟道下部铁板平齐，取到的灰样是沉积在烟道底部的积灰，而不是随烟气带走的飞灰，灰的粒径及成分存在差异，造成飞灰可燃物的化验结果与实际存在差异。
      煤粉取样器-锅炉飞灰取样装置技术方案为，一种锅炉飞灰取样装置，包括排烟管，排烟管一侧设有取样口，排烟管内设有飞灰，排烟管内设有烟气流通区域，排烟管一侧设有放灰取样阀,排烟管内设有压力感应机构，放灰取样阀侧表面上设有智能警报系统。
      取样口位于排烟管内烟气流通区域的前端一侧。放灰取样阀位于放灰取样阀的下端表面上。排烟管采用的是DN125取样管。
      压力感应机构是由设置在排烟管内的凸起，设置在凸起内的矩形陶瓷支座，设置在矩形陶瓷支座上的压力电容式，覆盖在压力电容式上的电容器极片，覆盖在压力电容式上的不锈钢膜片共同构成的。
      智能警报系统由设置在放灰取样阀侧表面上的矩形箱体，设置在矩形箱体内后表面的矩形安装板、设置在矩形安装板上的定时器、智能语音模块、温度传感器、湿度传感器和红外动态检测器、开在矩形箱体侧表面的矩形开口、嵌装在矩形开口内且位于矩形安装板上的一组蓄电池、设置在矩形箱体外侧表面且与矩形开口相对应的矩形挡门、设置在矩形挡门上的微型压力传感器、设置在每个蓄电池一侧表面上的充电插口、设置在矩形箱体前表面的扬声器共同构成的。
      煤粉取样器-锅炉飞灰取样装置用改进的飞灰取样管，代替原有的飞灰取样管，使所取灰样为烟气飞灰。原飞灰取样装置取样点偏低，所取灰样为沉降灰。

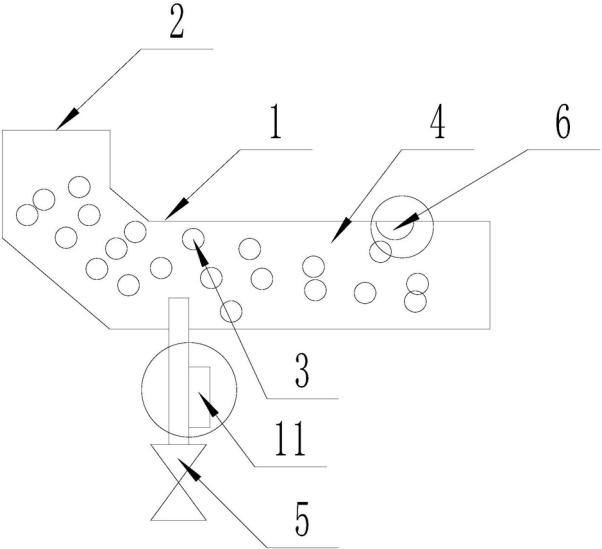

      图1是煤粉取样器-锅炉飞灰取样装置的结构示意图；

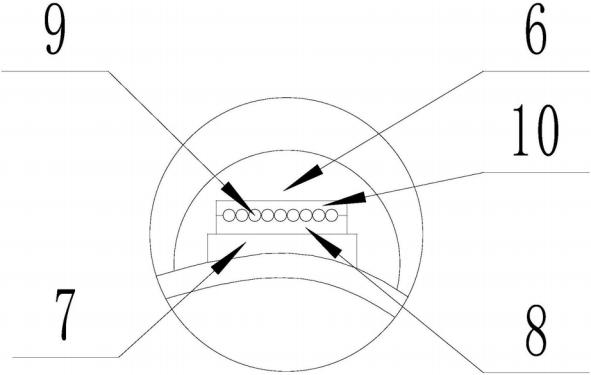

      图2是煤粉取样器-锅炉飞灰取样装置结构示意图；
      图3是煤粉取样器-锅炉飞灰取样装置结构示意图；
      图中1、排烟管；2、取样口；3、飞灰；4、烟气流通区域；5、放灰取样阀；6、凸起；7、矩形陶瓷支座；8、压力电容式；9、电容器极片；10、不锈钢膜片；11、矩形箱体；12、矩形安装板；13、定时器；14、智能语音模块；15、温度传感器；16、湿度传感器；17、红外动态检测器；18、矩形开口；19、蓄电池；20、矩形挡门；21、微型压力传感器；22、充电插口；23、扬声器。
