锅炉取样冷却器,蒸汽炉水取样冷却器安装用途说明及冷却面积的计算?
发布时间:2023/7/6 点击次数:601

锅炉取样冷却器,蒸汽炉水取样冷却器安装用途说明及冷却面积的计算?

 2024新澳门2024原料网1688

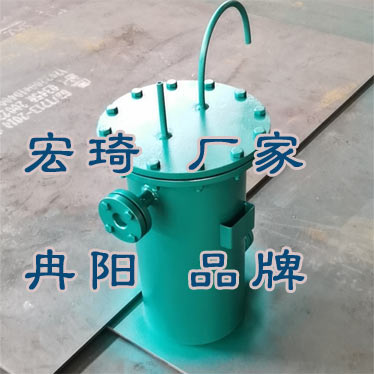

      锅炉取样冷却器,蒸汽炉水取样冷却器安装用途说明?2024新澳门2024原料网1688生产取样冷却器设备参数:冷却效果满足生产工艺要求。炉水管及管线所配套的法兰、阀门符合技术要求。
锅炉取样冷却器,蒸汽炉水取样冷却器用途说明:

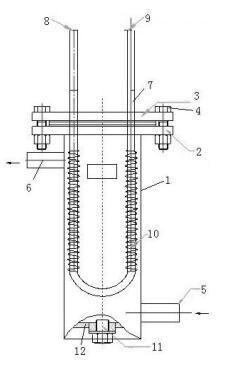

      新型属于发电厂或锅炉配件应用技
术领域,具体公开了凝结水取样冷却器,包括立
式筒体、法兰、排污口安装板、法兰盖、被冷却介2024新澳门2024原料网1688
质导管、被冷却介质进口、被冷却介质出口、不锈
钢翅片管、排污口、冷却水出口和冷却水进口。新型的凝结水取样冷却器的有益效果在于:

      1、锅炉取样冷却器,蒸汽炉水取样冷却器其设计结构合理、便于安装拆卸与维护,且相
配合使用的立式简体、法兰、排污口安装板、法兰
盖、被冷却介质导管、被冷却介质进口、被冷却介
质出口、不锈钢翅片管、排污口、冷却水出口和冷
却水进口等结构,能完成被冷却介质快速的冷却
取样处理,且冷却取样过程安全、可靠;
      2、
锅炉取样冷却器,蒸汽炉水取样冷却器结构设
计紧凑、传热效率高、清洗方便、使用寿命长等,
实用性强。

取样冷却器冷却面积的计算:
      1、如果已知样品流量、冷却水温度及样品的初始条件,则
取样冷却器所需冷却面
积可由式(A1)求得:A= f1.0029/3600tmU(A1)式中A一所需冷却面积,m2;f--样品流量,L/h;Otm一平均温差,C;
一整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。当样品为过热蒸汽时,对每100°C过热度,应在由式(A1)计算出的冷却面积基础上增加12.6%。

2、平均温差可由式(A2)求得: Otm=[(t1-T2)-(t2-T1)]/L(t1-2)/(2-T1)] (A2)式中Otm一平均温差,"C;
1--冷却器进口样品温度,C;t2-- 冷却器进口样品温度,°C;T1一冷却器进口冷却水温度,C;T2-冷却器出口冷却水温度,C。

3、锅炉
取样冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组螺旋管内外排列构成。
