胶球清洗装置；余热发电凝汽器胶球清洗装置系统加装方案？

    胶球清洗装置；余热发电凝汽器胶球清洗装置系统加装方案？胶球清洗装置是汽轮发电机在运行中对凝汽器冷却管进行有效清洗
的理想设备。该套胶球清洗装置系统设备在机组连续工作不降低负荷的状态下，借助于水流
的作用，将等同于冷却管内径的胶球挤进管内，对管内壁进行擦洗除垢、减
少热阻、增大换热系数、降低凝汽器的端差和汽轮机背压、提高机组换热效
率，以保证机组安全和经济运行，减缓冷却管内侧结垢和改善降低人工清洗
的劳动强度，提高余热发电的经济效益。

【胶球清洗装置的工作原理和运行系统图】

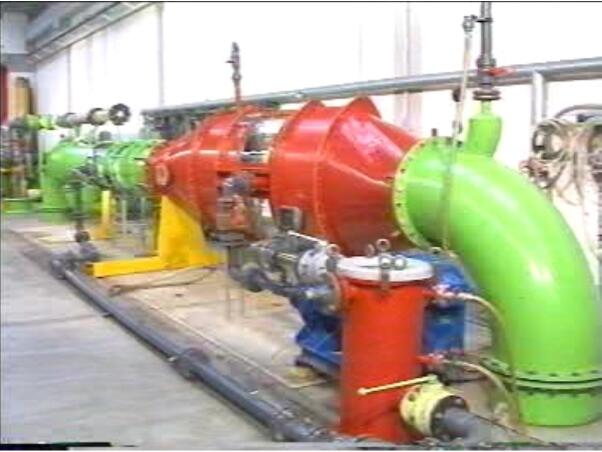

胶球清洗装置主要有，收球网、装球室、胶球泵、分汇器，部分阀门及相
关联管道组成。
它们的作用是:

     1、旋摆自锁反冲洗收球网是安装在凝汽器循环水出水口管路中，从凝汽
器做功出来的循环水、夹带胶球，经收球网分离，分离后胶球进入装球室,
经胶球泵送入凝汽器循环清洗，水侧进入循环冷却塔，胶球由胶球泵回收
至装球室，进入下一个循环循环清洗。

2、装球室是凝汽器胶球清洗装置中的主要设备，主要用于胶 球回收，换
球以及观察胶球运行情况。

3、胶球输送泵是胶球清洗装置中胶球清洗循环的动力设备，主要用于胶
球抽吸循环。

4、分汇器
切换器由外壳体切换装置组成，主要用于凝汽器双侧分汇清洗胶球的切换。

     5、
艺流程图及运行系统图
胶球泵，装球室，分汇器:进入循环水进口清洗换热管:收球网收球→胶球泵→
装球室进入下一个循环清洗。
【水泥余热发电胶球清洗的配置和规格型号】

     1.DN600型旋摆 自锁反冲洗收球网2台。
     2.胶球回收泵1台。

     3.DN300型装球室1台
。     4.DN200型切换 器2台。
     5.DN100型蝶 阀5只

【胶球清洗装置制造、安装工期和设备报价】

1.胶球清洗装置设备安装可在不停机的情况下安装部分设备，停机后再安装部分设备，以节约安装时间。

2.设备含收球网2台、装球室1台、切换器2台、胶球泵1台、蝶阀5只、
现场指导安装差旅费用、设备运费、税金及利润等，设备总价6.18万元(陆
万壹仟捌佰元整)。

【如有收球率过低现象可检查三个方面】
     a.收球网栅板是否在收球位置、是否到位。

b凝汽器水室是否有杂物堵塞冷却管和收球口，阻碍胶球。

     c.胶球泵出口压力是否正常。

【胶球清洗装置系统设备安装运行后的效果】
     1.胶球清洗装置设备安装投用后可实现在线清洗。凝汽器换热管，不用再使用
任何方式清洗换热管，且不减少机组运行负荷。

2.在运行过程中一直保持凝汽器换热管的干净清洁，而使凝汽器长期保持在
的经济真空状态下运行，确保余热电站Z好的发电效率。

3.胶球清洗装置投入运行后，不影响凝汽器系统任何部件，运行安全经济，
不堵塞换热管，且收球率一直保持国家标准92%-96%。

4.运行成本低，每年的运行成本不超过2000元。

     5.收球网，目前该技术处国内领先，属四代收球网，在结构设
计和运行方面有一定的技术有性，故而确保了收球率和运行效果。

【目前凝汽器的主要清洗方法】

目前凝汽器的主要清洗方式有酸洗、人工清洗、机械清洗、高压
水清洗、物理清洗等几种方式，大都涉及到停机减少发电的问题和
清洗费用，酸洗还有腐蚀的风险，而且清洗完后换热管又会慢慢结
垢，造成真空下跌影响发电效率，凝汽器胶球在线清洗装置投用后
问题就可以得到彻底地解决。

【余热电站效益分析】
     我们公司机组12MW运行经济真空为95Kpa。在运行过程
中由于凝汽器结垢换热效率下降造成机组真空下跌，我们设定凝汽
器真空为84Kpa时人工清洗铜管，清洗后，真空升到95Kpa运行，
年平均真空(95+85)+2下跌到90Kpa。这就说明凝汽器真空比Z
佳经济运行真空下跌近5Kpa。据江苏电力研究院资料说明
12MW
机组运行真空每上升一个千帕发电量就增加
1%计算12000X0.05X
7000=年增加发电量420万度。每度按0.4元计算:4200000度X0.4
元，年可实现效益168万元，因而效益十分明显。**水泥公司已使用1年，同等工况，使用前凝汽
器真空-0.092Mpa，使用后提高到-0.098Mpa，回球率90%以上(有
大部分丢失球是长期运行碎掉了)。
综上所述，建议安装此胶球清洗装置系统设备。
