      飞灰取样器+锅炉飞灰取样器装置结构特点安装说明？锅炉飞灰含碳量是反映火力发电厂燃煤锅炉燃烧效率的重要指标，合理控制飞灰含碳量的指标，有利于降低发电成本，提高机组运行的经济性，有助于电厂管理人员分析锅炉燃烧效率，提高制粉系统和送风系统的安全运行。
     目前，国内电厂的飞灰含碳量的取样方法基本上采用撞击式飞灰取样器取样分析；或者采用积落式取样。由于通过这些方法所采集的灰样颗粒较大，因而影响了飞灰取样的代表性，特别是其灰路存在严重的堵管现象，导致维护量增大。这样就给飞灰含碳量的准确监测带来困难，如果用缺乏代表性的飞灰样品测定含碳量，再依据此数据计算燃烧效率，从而降低了燃烧效率的可信度。针对这个问题，我们研制开发了新型无外加动力自抽式等速取样器。用于燃煤锅炉尾部烟气飞灰的等速连续取样，使飞灰含碳量得到准确的检测，为锅炉燃烧效率的科学计算提供可靠依据，取样真实可靠，是新一代飞灰取样的先进设备。
【飞灰取样器+锅炉飞灰取样器装置结构】

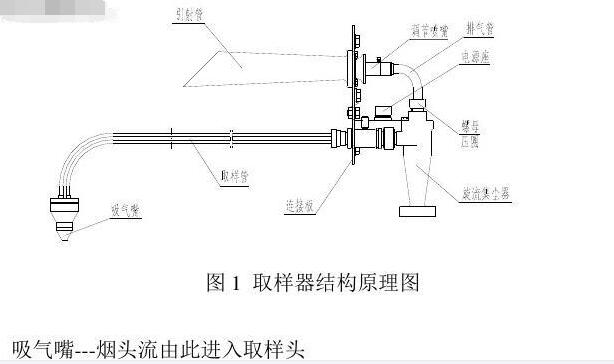

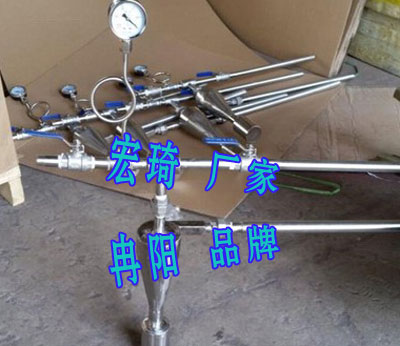

     飞灰取样器由吸气嘴、取样管、引射管、排气管、旋流集尘器、静压管等部件组成。飞灰取样器采用了特殊的结构设计，能够自动跟踪锅炉烟道流速的变化而保持等速取样状态，因而，取出的灰样具有较好的代表性，从而保证了系统的整体测量可信度。由于取样器没有抽气泵等转动部件，因而取样器的运行可靠性大大增强，取样器结构如图所示：
1、吸气嘴——烟头流由此进入取样头。
2、取样管---烟头流中取样头，经过此管进入旋风子分离器。
3、引射管---通过引出管的压力小于烟道内的压力形成渐缩渐扩喷嘴。
4、旋流集尘器---烟气流在此处进行分离，飞灰进入集灰漏斗，气体从引出管排出。

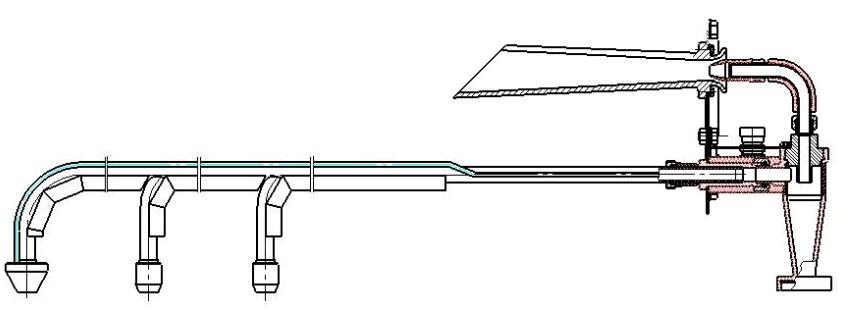

目前我公司*新的飞灰取样装置为自抽式多点式飞灰取样器，在同一灰路截面多点同时收取灰样，结构如下图所示：
目前我公司*新的飞灰取样器装置为自抽式多点式飞灰取样器，在同一灰路截面多点同时收取灰样，结构如下图所示：
①取样管整体采用不锈钢316，并在取样管在迎风面贴有耐磨陶瓷片，保证了位于烟道内部的飞灰取样管不易磨损；
图5 取样管迎风面的实物图
②飞灰取样器的旋流集尘器采用了耐磨钢材料，在旋流集尘器内部，采用了耐磨陶瓷贴片，在旋流集尘器外部，采用的高性能的膜式加热器，保证了飞灰不易粘结和磨损。
图6 内衬耐磨陶瓷片的旋流集尘器
③取样弯管采用陶瓷整体设计技术，在接口部分采用不粘灰的四氟材料，防止飞灰的粘结。
②飞灰取样器的旋流集尘器采用了耐磨钢材料，在旋流集尘器内部，采用了耐磨陶瓷贴片，在旋流集尘器外部，采用的高性能的膜式加热器，保证了飞灰不易粘结和磨损。
图6 内衬耐磨陶瓷片的旋流集尘器
③取样弯管采用陶瓷整体设计技术，在接口部分采用不粘灰的四氟材料，防止飞灰的粘结。上进行焊接，法兰面垂直于地面。
3、安装取样器和控制箱。
4、将取样管伸入过渡法兰里，使取样头朝向烟气来流方向。
5、将飞灰取样器与过渡法兰之间加上密封垫，紧固连接，确保密封。
6、恢复保温，防止取样后结露堵塞管道。
7、现场提供一路220V A 交流电源在控制箱。
8、安装膜式加热套。
