西昌属于热带高原季风气候区叫，素有小“春城”之称，蕴藏着丰富的气候资源。西昌海拔高，纬度低，太阳高度角大，日照充足、光热资源丰富，年平均日照2432.1h,西昌太阳总辐射值21全年为每平方厘米136.2千卡，是我国太阳能资源较丰富的地区之一，具有利用太阳能资源的良好条件。因此，本企业将自来水通过太阳能预加热后通过锅炉41再进行加热产生生产所需的蒸汽，降低锅炉能源消耗，减少生产成本。
1太阳能光热技术应用原理

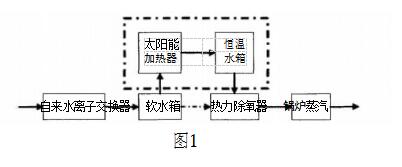

自来水先进入离子交换器中进行软化处理后储备在软水箱中，然后通过太阳能加热器进行循环预热后进入热力除氧器除氧后进入锅炉中产生蒸汽。(如图1所示)
经过软化后的自来水通过太阳能加热器加热后，水温可以提高到80℃以上。
2太阳能加热器系统构成
主要由太阳能集热系统、热水中央控制系统、工程水箱、水泵、管道、配件、保温材料构成。
集热器系统采用“三高”真空管——耐高温、抗高寒、高效吸收。
热水中央控制系统具有全自动、可操作、备用控制功能。
工程水箱具有贮水量大，保温性能好，外型美观等特点，并可通过工程控制柜中的控制系统，实现水温、水位显示以及自动电加热等功能。
水泵采用集热循环水泵，具有低噪音，高性能、易维修等功能。
循环管道采用国标热镀锌管，国标热镀锌管满足集热系统的耐温、防腐要求，且施工效果规整美观；配件为国标热镀锌件，采用国标热镀锌配件，可消除配件夹层气孔及砂眼现象，杜绝了本体渗漏情况发生。
保温材料材料采用聚乙烯保温管，是一种化学交联独立气泡聚乙烯高发泡体，它采用先进的发泡技术，把聚烯烃经过化学架桥和高倍率发泡(二次发泡)得到的，具有相当微细的完全独立气泡结构，它用于热水器上下水管路的外层保温。
3太阳能加热器系统运行原理
运行原理说明：采用双水箱，变频供水。
3.1自动补水
(1)无水补水。当水位显示为“0”时，电磁阀DCF1自动打开对集热水箱进行补水；当水位达到2级时，DCF1延时10s后关闭进水。(2)温控补水。当供水水箱水温超过设定温度5℃且供水水箱水位尚未达到设置水位时，电磁阀DCF3自动打开；当水温达到水箱设置温度时，DCF3关闭，停止补水。
3.2温差循环
(1)集热温差循环。当集热器温度T1'、T1"、T1'"、T1高于集热水箱温度T2,且温差大于10℃(5～15℃可调)时，集热循环泵P1、P1'、P1"、P1'"分别启动，当T1、T1'、T1"、T1'"与集热水箱温差T2≤2℃时，循环泵P1、P1'、P1"、P1'"分别关闭。
(2)水箱间温差循环。当集热水箱温度T2比供水水箱温度T3高5℃且T3≤85℃时，水箱间循环泵P2启动，当T2-T3≤2℃时，水箱间循环泵P2停止。
3.3防冻循环
(1)集热管路防冻循环。冬季当集热管路温度传感器T4低于5℃时，集热循环泵P1、P1'、P1"、P1!"同时启动，将集热水箱内的热水打进集热器；当集热器管道温度T4升高至10℃时，循环泵P1、P1'、P1"、P1I"关闭，以防止循环管路冻堵(冬季使用)。
(2)水箱间循环防冻。冬季当水箱间温度T6低于5℃时，水箱间循环泵P2开启，当T6≥10℃时停止。
3.4高温断续循环
当集热器温度高于95℃,且仅高于水箱温度2~10℃范围内时，循环泵P1、P1'、P1"、P1'"每循环10min,停20min。
3.5供水管道定温循环
当供水管道温度T5低于30℃(15~60℃可调)且供水水箱温度T3高于35℃(10~55℃可调)时，管路循环电磁阀DCF2开启，当管路温度T5高于30℃时，管路循环电磁阀DCF2关闭。
3.6防冻电热
当水箱温度T2低于5℃时，自动打开电热，达到10℃时，自动关闭电热，以保证一定温度用于防冻。
3.7电磁阀进水口前要安装过滤器，水平管道上的单向阀要用升降式，垂直管道上的单向阀用旋启式
4热力除氧器节能效果
按本企业日用水量100t、太阳能水温增加值50℃、1t190℃饱和蒸汽产生的热量是60万大卡估算，100m³的水温度增加50℃需要的热量为：
100×50×1000=5×106大卡=0.83t蒸汽
使用太阳能加热系统后：每日可节约蒸汽0.83t。
本企业使用太阳能加热器后，每日可节约蒸汽0.83t,同时，蒸汽使用量的降低，可以有效节约天然气的消耗，从而降低CO2和NO排放对大气的污染。
