改造后的新型飞灰取样器的结构及其工作过程

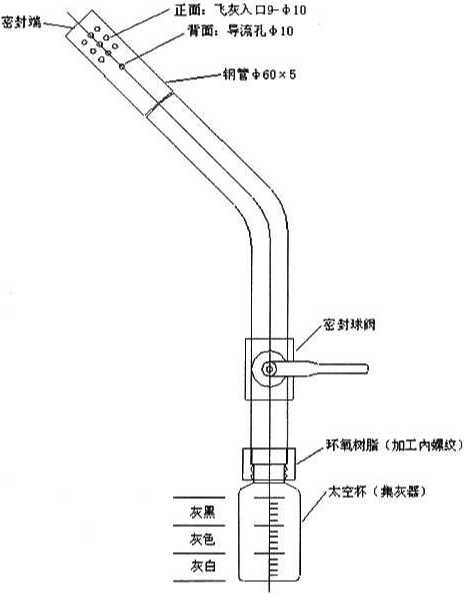

如附图所示是个经过改造后的飞灰取样器,它由一条4>60x5的无缝钢管,一个可开关的密封铜质球阙,一个加工有内螺纹的环?馐髦??蛹??桓鐾该鞯挠锌潭鹊穆菘谔?毡?钩伞0迅止艿囊欢斯芸诿芊猓?魑?苫胰⊙?鞯奶酵罚?谔酵返恼?嬉?茸暧?/FONT>9个直径为巾10的圆孔,作为飞灰入口孔,在探头的背而另侧稍低的位置钻同样大小的一个孔,作为飞灰导流孔。其工作过程如下:将飞灰取样器焊接安装于锅炉尾部的文丘里管,将探头伸入排放的烟流中,让飞灰入口孔迎着烟流,打开密封球阀,飞灰粉末颗粒则通过9个入口孔进入钢管内,大部分收集于太空杯(作为集灰器)内,小部分从导流孔飞出。当太空杯装满飞灰后,则关上球阀,即可取走太空杯。再另外换上另一个相同的太空杯。

飞灰取样器实践与应用

1飞灰取样器准确取样:根据实际情况确定飞灰取样器探头开孔的大小和多少,保证在个班次的时间内(约8小时)太空杯内即可装满飞灰样品,在每次交接班时即换上另个相同的太空杯。在发电厂的应用实践中,该飞灰取样器取样效果令人满意,准确性和均匀性部很好。在锅炉试验或必要时标记并保留好?耙桓霭啻蔚难?罚?ü?冉戏治龈靼啻蔚牟煌??罚?梢哉莆崭靼啻卧诵泄た龅牟煌??欣?谡箍?靼嘀档木?眯≈副昃谷?约跋嗷サ难??/FONT>.

2飞灰取样器监控燃??:如附图示,当锅炉2024新澳门2024原料网1688

燃烧工况发生变化,其飞灰排放物亦会发生变化。通过对太空杯收集的飞灰进行实时监控,可以发现飞灰的变化过程和判断煤粉是否充分燃尽,如:当一个班次的燃烧状况由很好变为较好以至发展到较差时,飞灰显示的颜色分为各不相同并相对应的三层:灰白、灰色、灰黑。每一层的厚度(即数量)亦可能各不相同。根据不同时段的飞灰颜色的变化和分层的不同进行计算比较,计算结果显示飞灰可燃物的百分含量有明显的时段代表性。根据一段时间的飞灰颜色和厚度的标定以及可燃物的计算结果的比较就可以判断出哪一时段是佳运行模式及运行参数。

3飞灰取样器监控煤质的变化及过剩氧命当煤种发生变化时,也可以观察到太空杯的灰样的颜色和数量发生明显的变化。这对及时调整燃烧有重要意义。一般来说,挥发份含高,灰分少的煤种,太空杯收集到的飞灰是灰白色,细腻且数量少,当锅炉燃烧低挥发分、高灰分、质地较重的煤种时,太空杯收集到的飞灰则明显是灰黑色、粗糙而且数多。当锅炉的过剩空气系数发生变化时,或锅炉处于不同的燃??阶段时,亦可以从太空杯收集的飞灰中体现出来:当过??空气系数低,即过剩氧少时,飞灰变粗黑且量多。当随着过剩氧量增大时,飞灰员:明显减少而且?色变浅白。当锅炉处于点火升炉阶段时,或过热烟温较低时,飞灰显灰黑、较粗而预示此时炉内不易结焦。而当锅炉的过热烟温过高时,飞灰变灰白,预示炉内趋于结焦。当然,各台不同的锅炉其燃烧情况是非常复杂的,在太空杯收集的飞灰排放物亦不会简单的雷同,但我们总可以根据不同锅炉的具体情况,发现和总结指导?l炉的燃烧。煤粉锅炉;飞灰取样器;飞灰可堰物;完出其变化的规律,并在运行操作上加以利用。

虽然此文所述的是一个传统的飞灰取样器的技术改造和运用,并没有很?的科技含?,虽很简单但却很实用灵活,在电厂的创新和技改中有借鉴的意义。
